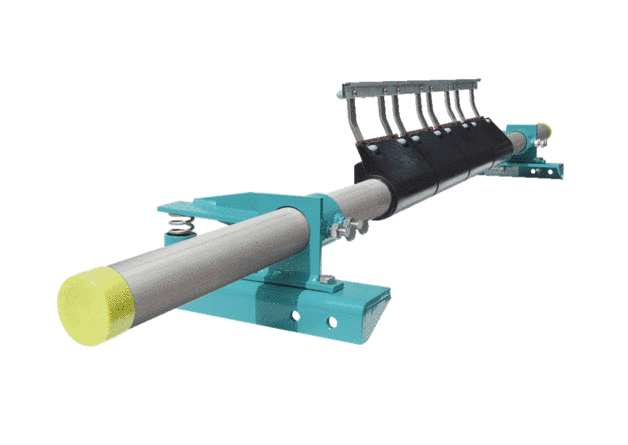

HCA Vorkopfabstreifer

HCA Vorkopfabstreifer

HCA Vorkopfabstreifer SCHEMA HCA Vorkopfabstreifer PICTO

Die elastischen Torsionselemente sind direkt mit dem Tragrohr verbunden. Materialabgleitbleche oder sonstige Zusatzkomponenten, die oft sehr schwierig zu reinigen sind und einem erhöhten Verschleiß unterliegen, entfallen.

Mit den neuen Abstreifersystemen können verschmutzte Fördergurte langfristig störungsfrei und schonend mit hohem Reinigungsgrad gereinigt werden. Dabei werden auch die betrieblichen Erfordernisse zunehmend berücksichtigt und ein weitestgehend reibungsloser Betriebsablauf sowie ein lediglich minimaler Verschleiß an Abstreifer und Gurt gewährleistet.

Die besonderen Eigenschaften des HCA-Abstreifer-Systems auf einen Blick:

  • Präzisionsreinigung direkt an der Abwurftrommel
  • technische Varianten und anpassbare Baugruppen für unterschiedlichste Einbausituationen und Bandbreiten
  • flexibel wirkende Oberfläche mit selbstreinigendem Effekt
  • selbstregulierende flexible Techniken (asymmetrischer Aufbau)
  • kein Abstellen im Reversionsbetrieb
  • belastungsflexible, schonende Bandreinigung
  • kompakte, stabile Bauweise
  • leichte Installation und Handhabung
  • druckflexible Nachstellautomatik
  • keine aufwändige Ersatzteilbevorratung

Systemempfehlung/Einsatz:
- geringe bis starke Anhaftungen/Verschmutzungen
- Gurtgeschwindigkeiten ≤ 3 m/s
- enge Einbauverhältnisse
- auch für klebrige Materialien

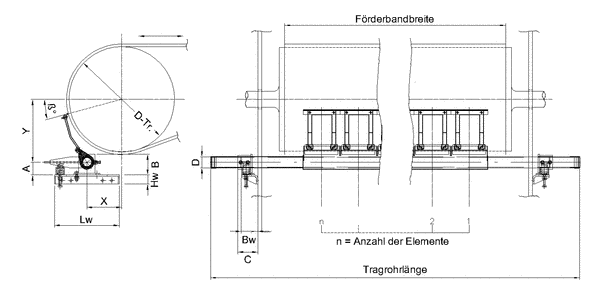

Montageposition / Systemskizze HCA

HCA Vorkopfabstreifer werden direkt an der Abwurftrommel platziert. Aufgrund seiner einfachen, kompakten und raumsparenden Montage kann das HCA Abstreifer-System genau dort montiert werden, wo auch die Reinigung erforderlich. Die Konstruktion ist sehr anbackungsarm und schlank und eignet sich besoinders für extre klebrige Materialien.

Einbaumaße HCD-H Einbaumaße /
Gewichte in der Übersicht

Förderband-breite (mm)AnzahlxBreite der Abstreif-lamellen (mm)Standard-Tragrohr-länge (mm)D Tragrohr-Ø (mm)Lw (mm)Bw (mm)Hw (mm)A (mm)B (mm)C (mm)Gewicht ges. ohne Auto.1(kg)
400/5002 x 200150060,335090506811311413
600/6503 x 200160060,3350
90506811311416
8004 x 200180060,335090506811311419
10005 x 200200060,335090506811311423
12006 x 200250060,335090506811311428
14007 x 200270060,3350905068113
11432
16008 x 200300076,135090506812311454
18009 x 200320076,135090506812311459
200010 x 200350076,135090506812311465
220011 x 200370076,135090506812311470
240012 x 200380076,135090506812311475
2600
13 x 200400076,135090506812311478

Montage: Standardeinbau 15° unter Trommelmitte

Auszug aus Montagetabelle - Standardeinbau (Details siehe Einbau-, Betriebs- und Wartungsanleitung).

Aufhängung: HCA-200-SS

Trommelaußen-Ø (mm)Tragrohr-Ø = 60,3 mm
X-Abstand (mm)

Y-Abstand (mm)
Tragrohr-Ø = 76,1 mm
X-Abstand (mm)

Y-Abstand (mm)
3006724452263
400115
257100276
500153270148289

Aufhängung: HCA-200-S

Trommelaußen-Ø (mm)Tragrohr-Ø = 60,3 mm
X-Abstand (mm)

Y-Abstand (mm)
Tragrohr-Ø = 76,1 mm
X-Abstand (mm)

Y-Abstand (mm)
500139328126350
600188
341174363
700236354222376

Aufhängung: HCA-200-M

Trommelaußen-Ø (mm)Tragrohr-Ø = 60,3 mm
X-Abstand (mm)

Y-Abstand (mm)
Tragrohr-Ø = 76,1 mm
X-Abstand (mm)

Y-Abstand (mm)
800270410257431
900319
423305444
1000367436353457
